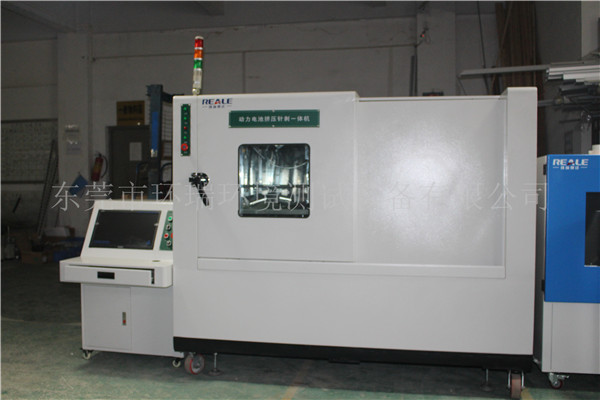

动力电池挤压针刺一体机用于模拟各类动力锂电池在运输，储存及使用过程中，电池遭受挤压针刺的情形，人工呈现电池在遭受强大外力挤压时可能出现的不同状况；该设备在试验时一旦发生电池起火或爆炸时应能绝对保证人身安全和不对试验环境造成危害。

一、用途:通过挤压试验、针刺试验检验电池的安全性能，进行试验后电池应不起火，不爆炸；也是各电池厂家及研究所必不可少的检测设备。

二、标准依据：UL1642-2005、UL2054-2005、SJ/T 11169-1998、YD 1268- 2003、SJ/T 11170-1998、GB 8897.4-2002等。

三、技术参数:

挤压：A、最大压力: 1000N～13KN（可根据要求定做）

B、上压盘直径为:15cm(不小于20cm²)

针刺：A、针尖距离下部: 放电池的平面高度为150mm

B、穿刺速度： 10～40mm/s的速度（可设定停留时间）

C、贯穿力：150～200KG

D、耐高温钢针：φ3mm～φ8mm(共二套)

力值误差：±1%

单位转换： Kg/N/Lb

试验动力方式：液压

夹具传动方式: 气缸传动

延时功能 : 0~9999秒可设置

最大试件尺寸：200 X 200 X 200（mm）

视窗尺寸：200 X 200mm(10mm厚双层防爆玻璃)

排气风扇口:  直径15cm（箱体后侧装有排气扇）

补风口：箱体左侧开有两个补风口

外箱尺寸：长79 X 宽58 X 高197（cm）

防爆箱要求: 底下装有四个万向滑轮,可自由移动

防爆目的: 防止电池爆炸伤及周围人与事物.

照明：箱体内顶部装有照明灯

控制箱尺寸：长33 X 宽33 X 高104（cm）

机台重量：约250Kg

使用电压:  AC 3ψ 5W 380V 50HZ

总功率: 1.5KW

动力电池挤压针刺一体机操作步骤：

1、挤压部份

1.1、按线标接好电源进线，三相五线380V，当按开关键机台不工作时，请将任意两相火线对换，再开电源开关，接好5-8KG气源；

1.2、将电池放入实验箱内并按测试要求设定好测试步骤，具体软件操作方法详见软件说明书；

1.3、关好箱门，点击电脑显示器中软件的开始测试按钮；

1.4、测试完成半小时后观察电池不冒烟，可打开箱门观察被测电池，根据测试标准判断所测试样是否合格，本次测试完成。

2、针刺部份

2.1、将针刺夹具装好，选好测试用不锈钢针，安装好针后调节好下限位，关好实验箱门；

2.2、根据测试标准设定好针停留在电池内的时间，按测试气键向下键，机台中治具针开始向左移动，

2.3、运行到下限位后，针停止左移并开始计时，当计时结束后针具自动右移从电池中拔出，此时根据测试标准进行后续观察操作；

2.4、针从电池中拔出后，半小时观察电池是否冒烟，在保证电池无烟火的情况下打开试验箱门，取出电池，本次试验结束；

动力电池挤压针刺一体机使用注意事项：

1、测试试样应为非变形试样或外壳包装完好试样，以免影响测试结果

2、在测试过程中，如测试值未达到设定值。请重新测试。

3、油缸压力调节时，一定要使右压盘压至电池上调节（动态调试）使压力达到设定值为止

4、油缸压力调节完毕后，一定要锁紧调节螺母；
